SR-FlipFlop

Setzen-Rücksetzen FlipFlop

Einflanken gesteuerte SR-FF

(“C” = Clock = Takt)

Flipflops 20-05-25 09.03.52

+−⟲

Link to original

SR-FF mit dominierendem R Eingang

Motivation: Verbotene Zustände s = r = 1 mit dem Ziel q = 0

Flipflops 15-05-25 12.05.20

+−⟲

Link to original

Wahrheitstabelle

$t^m$	$t^m$	$t^{m+1}$
r	s	$q^{m+1}$
0	0	$q^m$	Speicherfall
0	1	1	Setzen
1	0	0	Rücksetzen
1	1	0	Rücksetzen dominiert

Charakteristische Gleichung

$q^{m+1}=\bar{r}\wedge (s\vee q)$

SR-FF ohne dominierenden Eingang

Wahrheitstabelle

r	s	$q^{m+1}$	Bemerkung
0	0	$q^m$	Speicherfall
0	1	1	Setzen
1	0	0	Rücksetzen
1	1	nicht erlaubt	Verbotener Zustand

Charakteristische Gleichung

$q^{m+1}=s\vee (\bar{r}\wedge q^m)$

Schaltzeichen

Flipflops 13-05-25 09.11.20

+−⟲

Link to original

Wahrheitstabelle eines taktgesteuerten SR-Flipflop

	$t$	$r$	$s$	$q$	$\bar{q}$
X = Speicherfall	0	0	0	X	X
	0	0	1	X	X
	0	1	0	X	X
	0	1	1	X	X
	1	0	0	X	X
Setzen ->	1	0	1	1	0
Rücksetzen ->	1	1	0	0	1
Verboten ->	1	1	1	/	/

Führt man $t^m$ als Zeitpunkt eines Taktimpulses und $t^{m+1}$ als Zeitpunkt des nachfolgenden Taktpulses ein, so können Wahrheitstabellen wie folgt dargestellt werden.

$t^m$			$t^{m+1}$
$r$	$s$	$q^m$	$q^{m+1}$
0	0	0	0	Speicherfall
0	0	1	1	Speicherfall
0	1	0	1	Setzen
0	1	1	1	Setzen
1	0	0	0	Rücksetzen
1	0	1	0	Rücksetzen
1	1	0		Verboten
1	1	1		Verboten

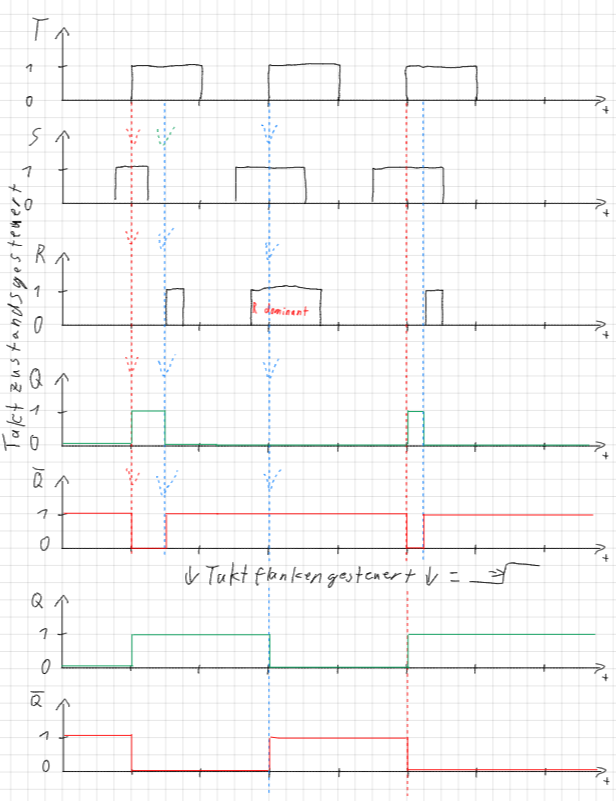

Zeitablauf Diagramm SR-FF mit dominierendem Rücksetzeingang (Taktzustands und flanken gesteuert)
