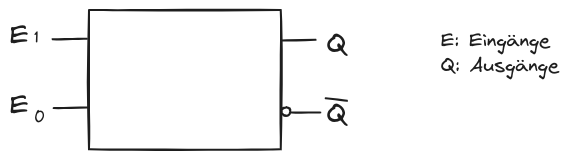

Schaltzeichen
Zustände des Flipflops
Setzen: führt zu Besteht bereits der Zustand am Ausgang, so bewirkt keine Änderung des Ausgangszustands.
Rücksetzen: führt zu bzw.
=> keine steuernde Wirkung.
Gleichzeitiges setzen on ist i. d. R. in Abhängigkeit der Flipflop-Art verboten.
Der Zustand stellt den Speicherstand des Flipflops dar.
Beispiel: -> Flipflop speichert den Wert

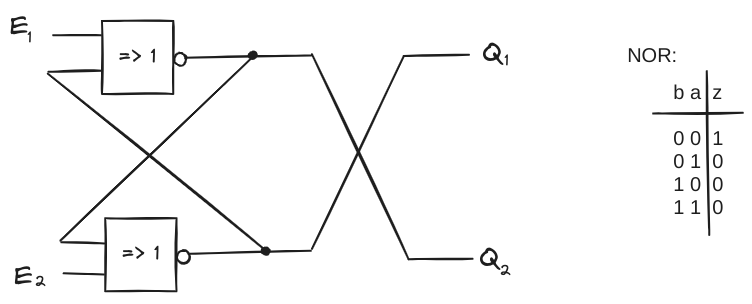

Aufbau eines Flipflops mit NOR-Gliedern
| 0 | 0 | X | X | Speicherfall |
| 0 | 1 | 0 | 1 | Setzen |
| 1 | 0 | 1 | 0 | Rücksetzen |
| 1 | 1 | 0 | 0 | Verboten |
| $e_1 e_2 q_2^m q_1^m |
| 0 | 0 | ||
| 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 |
| : aktueller Ausgangszustand | |||
| : vorhergehender Ausgangszustand |

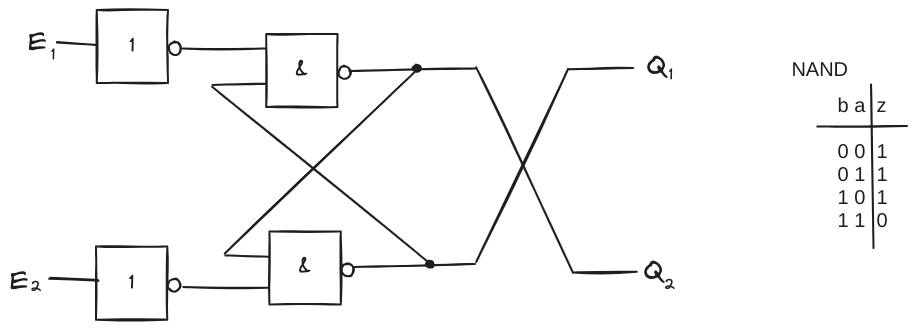

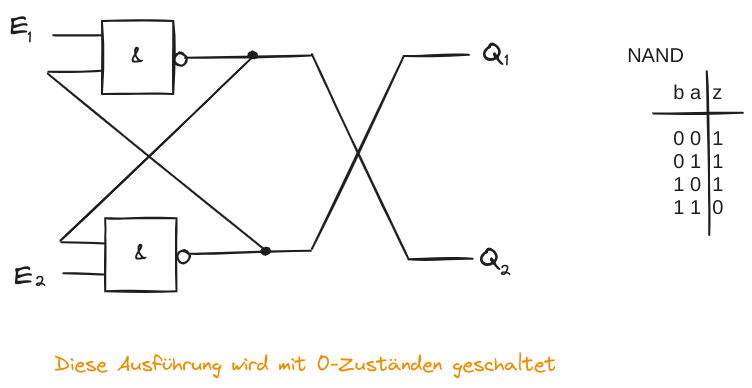

Aufbau eines Flipflops mit NAND-Gliedern
| e2 | e1e1 | q2q2 | q1q1 | |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | verbotener Zustand |
| 0 | 1 | 1 | 0 | Rücksetzten |
| 1 | 0 | 0 | 1 | Setzen |
| 1 | 1 | q2m−1q2m−1 | q1m−1q1m−1 | Speicherzustand |
| e2 | e1e1 | q2mq2m | q1mq1m | |
|---|---|---|---|---|
| 0 | 0 | q2m−1q2m−1 | q1m−1q1m−1 | Speicherzustand |
| 0 | 1 | 0 | 1 | Setzen |
| 1 | 0 | 1 | 0 | Rücksetzen |
| 1 | 1 | 0 | 0 | verbotener Zustand |
|
Statische und dynamische Eingänge
statische Eingänge
Ansprache auf den Zustand am Eingang
dynamische Eingänge
Ansprache auf Zustandsänderung am Eingang
Schaltwerke 08-05-25 13.06.31
Link to original
Darstellung von verknüpften Eingängen eines Flipflops
Flipflops 13-05-25 08.38.48
Link to original
Abhängigkeitsnotation
Flipflops 13-05-25 08.57.45
Link to original
Auszug aus der Buchstabenkennzeichnung
C => Steuerung G => UND N => Negation R => Rücksetzen S => Setzen V => ODER
Taktflankensteuerung
- Mit der Taktflankensteuerung können die FF synchron geschaltet werden, wodurch die Störfälligkeit einer Schaltung verringert wird. (Siehe Zeitablauf Diagramm der Taktflankensteuerung)
- TF-Steuerung wird durch Impulsglieder realisiert
