| Dezimalziffern | Ein | gänge | BCD | Code | Aus | gän | ge | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| z | y | x | w | g | f | e | d | c | b | a | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | |
| 2 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | |
| 3 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | |
| 4 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| 5 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | |
| 6 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | |
| 7 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | |
| 8 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |

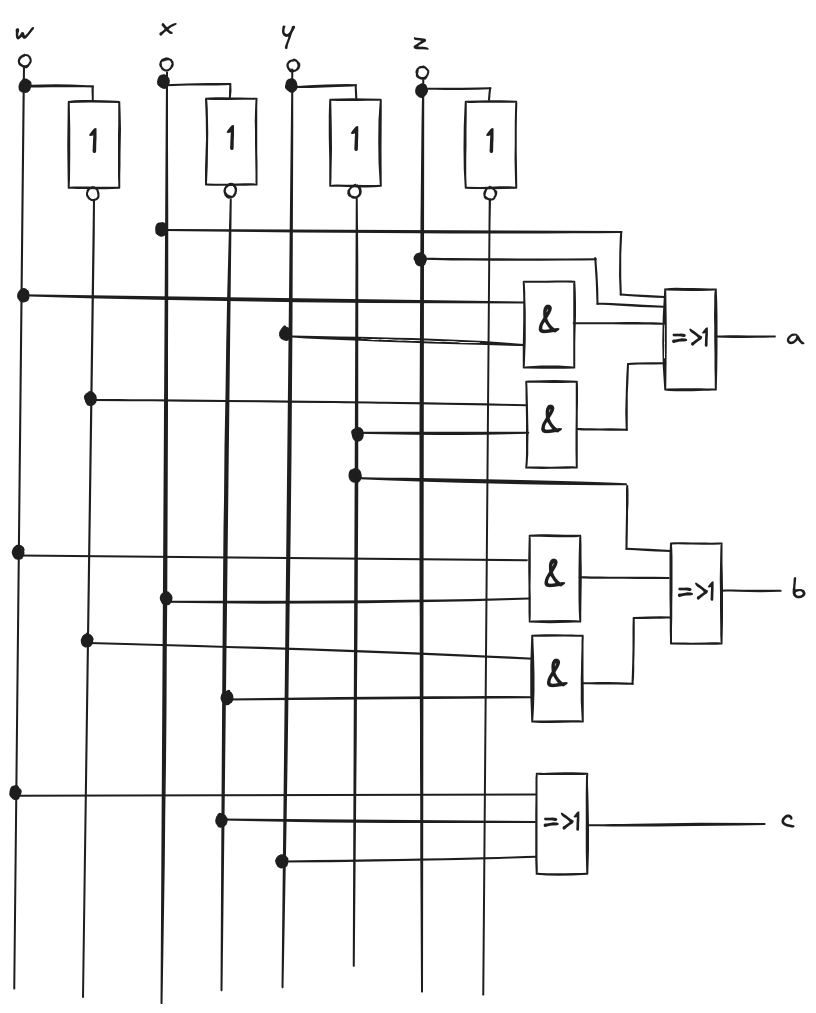

Für jedes Anzeigenelement, muss eine Funktionsgleichung aufgestellt werden, um daraus einen BCD-7-Segment-Code-Umsetzer zu entwerfen:
Ermitteln der Funktionsgleichung für das Anzeigenelement “a”
| a | w | w | |||
|---|---|---|---|---|---|
| x | 1 | 1 | 1 | 1 | |
| x | x | x | x | x | z |
| 1 | x | x | 1 | z | |
| 1 | 1 | ||||
| y | y |
Pseudotetraden:
| z | y | x | w | |
|---|---|---|---|---|
| 10 | 1 | 0 | 1 | 0 |
| 11 | 1 | 0 | 1 | 1 |
| 12 | 1 | 1 | 0 | 0 |
| 13 | 1 | 1 | 0 | 1 |
| 14 | 1 | 1 | 1 | 0 |
| 15 | 1 | 1 | 1 | 1 |
Die Pseudotetraden werden mit “don’t care” Zustand in das KV-Diagramm eingetragen, da sie nicht auftreten

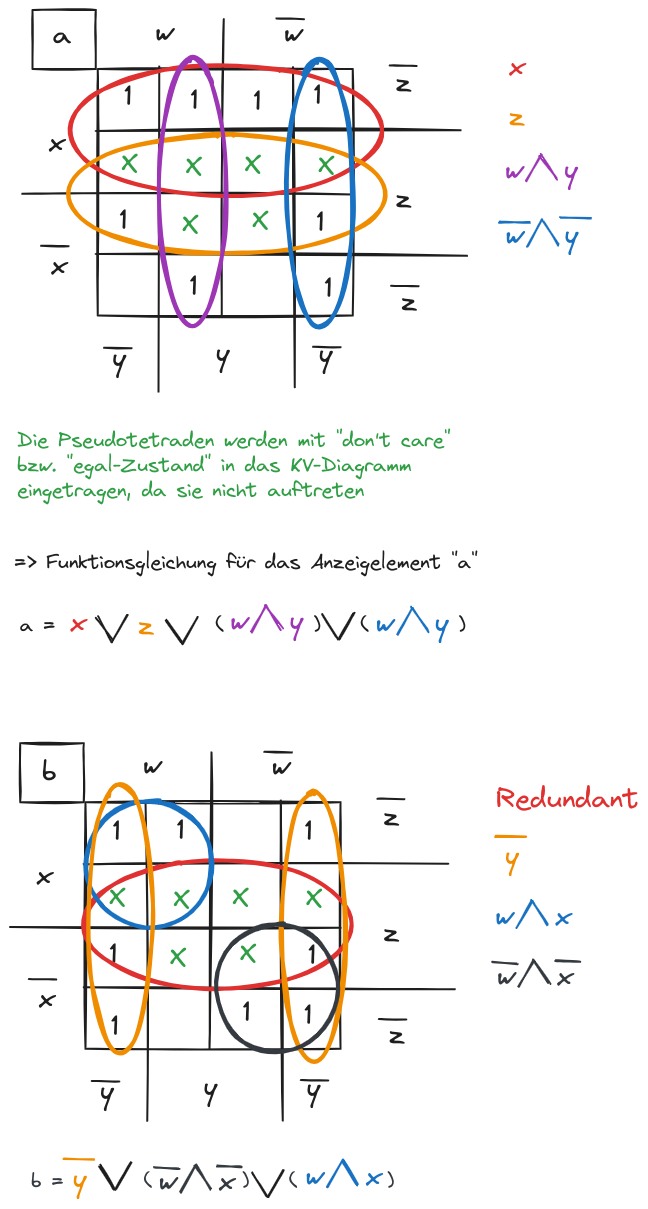

KV-Diagramm zusammengefasst:
- Reihe 1+2 =
- Reihe 2+3 =
- Spalte 2 =
- Spalte 4 =
Funktionsgleichung für das Anzeigeelement "a"
Ermitteln der Funktionsgleichung für das Anzeigenelement “b”
| b | w | w | |||
|---|---|---|---|---|---|
| x | 1 | 1 | 1 | ||
| x | x | x | x | x | z |
| 1 | x | x | 1 | z | |
| 1 | 1 | 1 | |||
| y | y |
KV-Diagramm zusammengefasst:
- Spalte 1 =
- Spalte 4 =
- Spalte 1+4 =
- 4er Block unten links =
- 4er Block oben rechts =
Funktionsgleichung für das Anzeigeelement "b"
