Negativ-Flag (N-Flag)
signed 8-Bit: 1010 1011 Das Vorzeichen-Bit ist auf “1”, also ist die Zahl negativ.
Carry-Flag (C-Flag)
Flags 2024-11-11 22.55.34
Link to original
1 = 1 im Statusregister
Wird gesetzt wenn ein Übertrag in das nächsthöhere Bit gesetzt wird
Vorzeichen des wahren Ergebnisses (S-Flag)

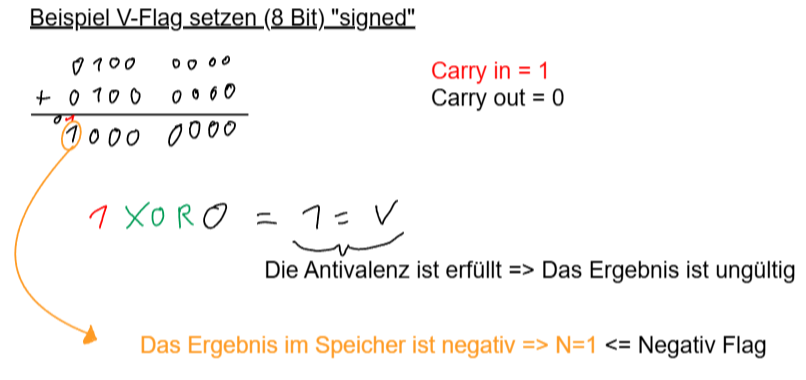

Overflow-Flag (V-Flag)
gilt nur für “signed” Zahlen
“Carry in” => Carry Bit (Übertrags Bit) in die Vorzeichenstelle “Carry out” => Carry Bit (Übertrags Bit) aus der Vorzeichenstelle heraus nehmen
V = Carry in XOR Carry out
Ist das V-Flag = 1, ist das Ergebnis ungültig.
Zero-Flag (Z-Flag)
Ist das Ergebnis “0” wird das Z-Flag auf “1” gesetzt.
Antivalenz (XOR)
Alle Flags zusammen:
Flags 2024-11-11 23.47.55
Link to original
