Multiplexer

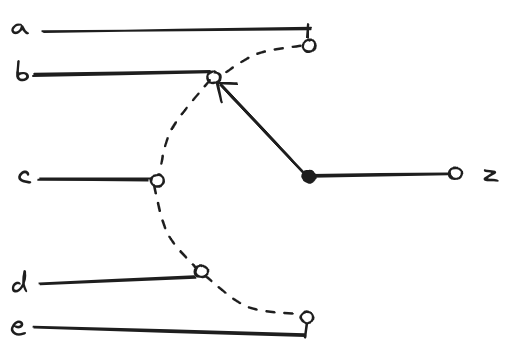

Funktionsweise eines Multiplexers: wie ein drehbarer Schalter. Es wird jeweils eine Eingangsleitung auf den einen Ausgang (hier z) geführt.
In der Digitaltechnik wird das Eingangssignal x durch ein Steuersignal s ausgewählt
Schaltsymbol für Multiplexer
mit Abhängigkeitsnotation
Demultiplexer
“Drehbarer Schalter” (Analogtechnik)
Digital: Ausgangsignal wird durch ein Steuersignal ausgewählt.
Wenn eine Wortbreite von Bit, können höchstens 2n2n Ausgänge geschalten werden.

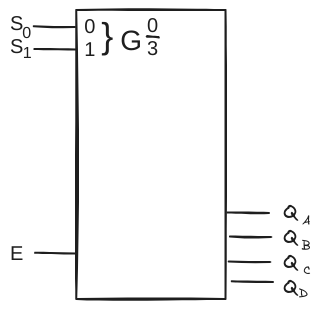

Schaltsymbol für Demultiplexer
Adresscodierer
Schaltungen mit einer bestimmten Anzahl von Ausgängen, die über Adresseingänge ausgewählt werden. Je nach gewählter Eingangsadresse für jeweils nur ein Ausgang eine 1.

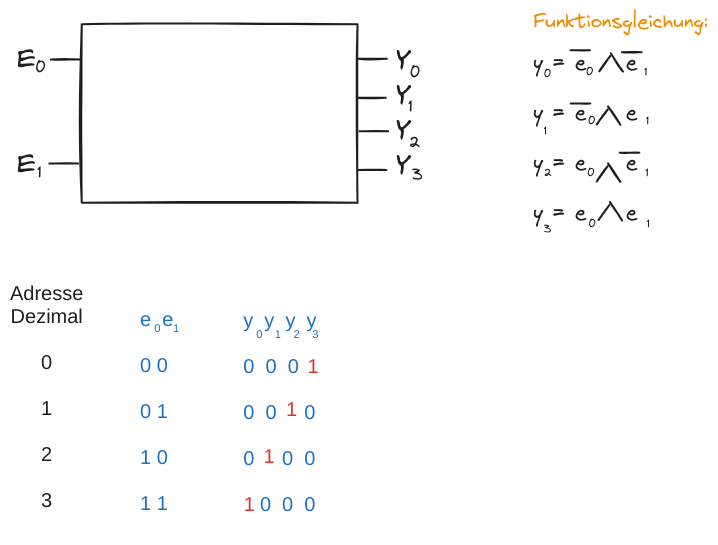

Beispiel: 2-Bit-Adresscodierer
Beispiel: 2-Bit-Adresscodierer
