Bus

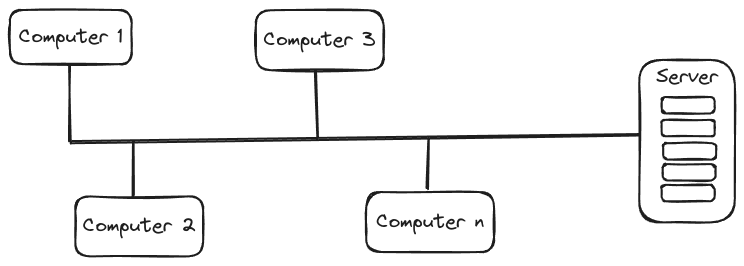

Alle Stationen teilen sich das gemeinsame Übertragungsmedium (Shared Medium)
| Vorteile | Nachteile |
|---|---|
| Einfacher Aufbau | Störanfällig |
| nur eine Leitung Notwendig | langsam |
| Eine defekte Station kann das gesamte netz lahm legen |
Stern
| Vorteile | Nachteile |
|---|---|
| Störsicher | hoher Verkabelungsaufwand |
| Wenn eine Station ausfällt ist nicht das ganze Netz betroffen | Single-Point-of-Failure |
Mesh
| Vorteile | Nachteile |
|---|---|
| hohe Ausfallsicherheit | erfordert Viele Verbindungen |
| schnell | teuer |
| schwierig zu Verwalten |
Vollständig
Jede Station ist mit Jeder anderen Station verbunden.
Anzahl der Verbindungsleitungen bei Stationen:
L=∑i=1n−1iL=∑i=1n−1i
im Beispiel n=5n=5: L=1+2+3+4=10L=1+2+3+4=10
im Beispiel:
Unvollständig
Nicht jede Station ist mit Jeder Verbunden. Wird z. B.: bei LAN, WAN, Internet verwendet.
Je mehr Querverbindungen es gibt, desto Ausfallsicherer ist das Netz.

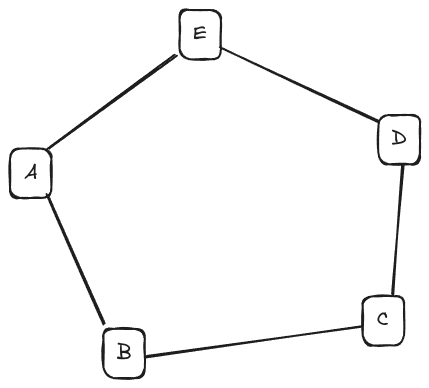

Ring
| Vorteile | Nachteile |
|---|---|
| Einfacher Aufbau | sehr Störanfällig |
| Nur eine Leitung notwendig | langsam |
Cell

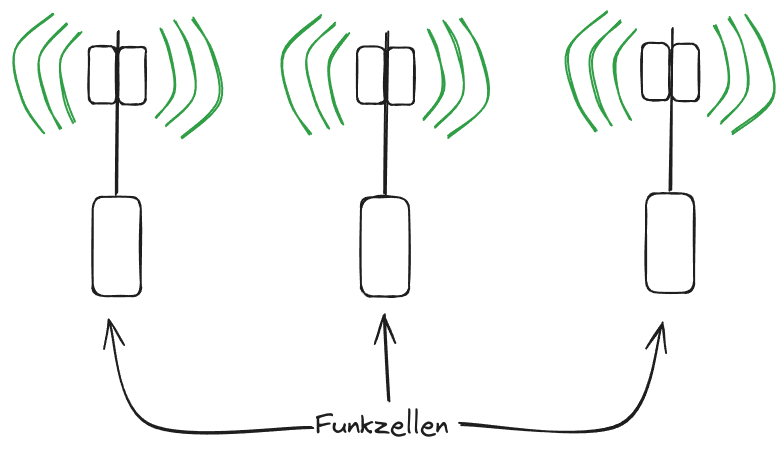

Topologie für drahtlose Netze
| Vorteile | Nachteile |
|---|---|
| keine Kabel nötig | langsam |
| anfällig für Störungen |
