FlipFlops

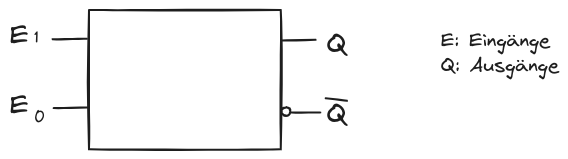

Schaltzeichen

Zustände des Flipflops

Setzen: $e_1=1$ führt zu $q=1$ Besteht bereits der Zustand $q=1$ am Ausgang, so bewirkt $e_1=1$ keine Änderung des Ausgangszustands.

Rücksetzen: $e_2=1$ führt zu $\bar{q}=1$ bzw. $q=0$
$e_1=0\vee e_2=0$ ⇒ keine steuernde Wirkung.
Gleichzeitiges setzen on $e_1=e_2=1$ ist i. d. R. in Abhängigkeit der Flipflop-Art verboten.
Der Zustand $q$ stellt den Speicherstand des Flipflops dar.

Beispiel: $q=1$ → Flipflop speichert den Wert $1$

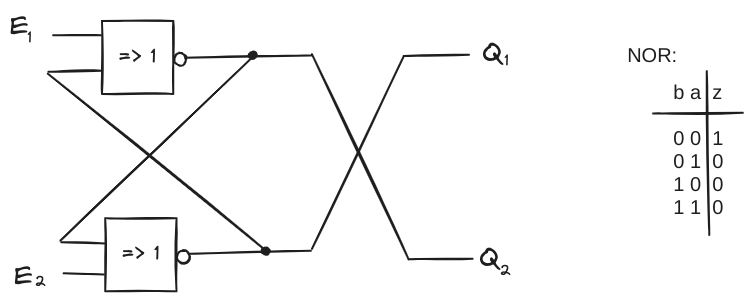

Aufbau eines Flipflops mit NOR-Gliedern

$e_2$	$e_1$	$q_1$	$q_2$
0	0	X	X	Speicherfall
0	1	0	1	Setzen
1	0	1	0	Rücksetzen
1	1	0	0	Verboten
$e_1 e_2 q_2^m q_1^m

$e_1$	$e_2$	$q_2^m$	$q_1^m$
0	0	$q_2^{m-1}$	$q_1^{m-1}$
0	1	0	1
1	0	1	0
1	1	0	0
$q^m$ : aktueller Ausgangszustand
$q^{m-1}$ : vorhergehender Ausgangszustand

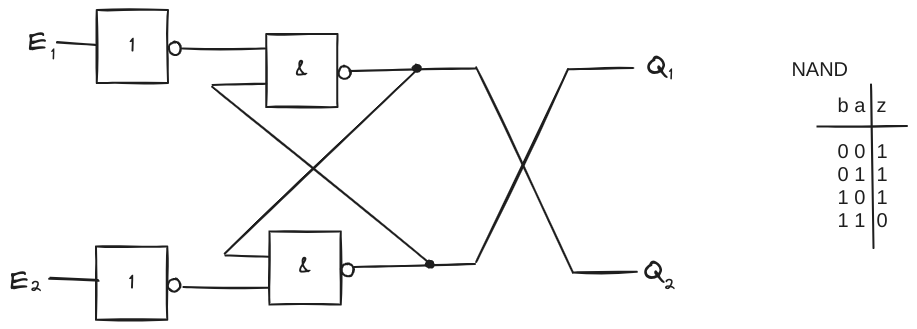

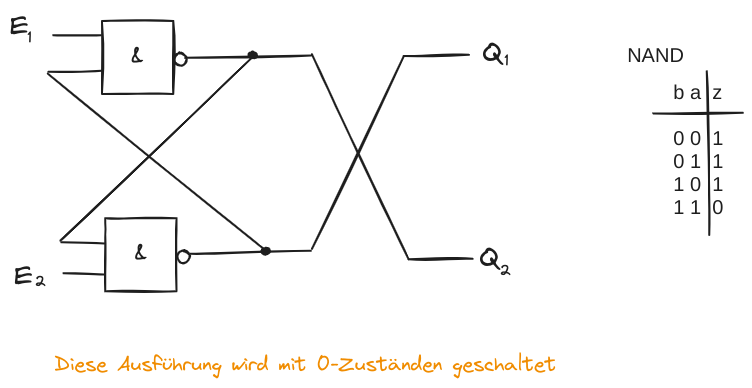

Aufbau eines Flipflops mit NAND-Gliedern

e2​	e1e1​	q2q2​	q1q1​
0	0	0	0	verbotener Zustand
0	1	1	0	Rücksetzten
1	0	0	1	Setzen
1	1	q2m−1q2m−1​	q1m−1q1m−1​	Speicherzustand

e2​	e1e1​	q2mq2m​	q1mq1m​
0	0	q2m−1q2m−1​	q1m−1q1m−1​	Speicherzustand
0	1	0	1	Setzen
1	0	1	0	Rücksetzen
1	1	0	0	verbotener Zustand

Statische und dynamische Eingänge

statische Eingänge

Ansprache auf den Zustand am Eingang

dynamische Eingänge

Ansprache auf Zustandsänderung am Eingang

Darstellung von verknüpften Eingängen eines Flipflops

Abhängigkeitsnotation

Auszug aus der Buchstabenkennzeichnung

C ⇒ Steuerung G ⇒ UND N ⇒ Negation R ⇒ Rücksetzen S ⇒ Setzen V ⇒ ODER

Taktflankensteuerung

• Mit der Taktflankensteuerung können die FF synchron geschaltet werden, wodurch die Störfälligkeit einer Schaltung verringert wird. (Siehe Zeitablauf Diagramm der Taktflankensteuerung)
• TF-Steuerung wird durch Impulsglieder realisiert
