Was ist ein EPK?

EPKs (Ereignisgesteuerte Prozesskette) dienen zur veranschaulichen von Komplexen Prozessabläufen.

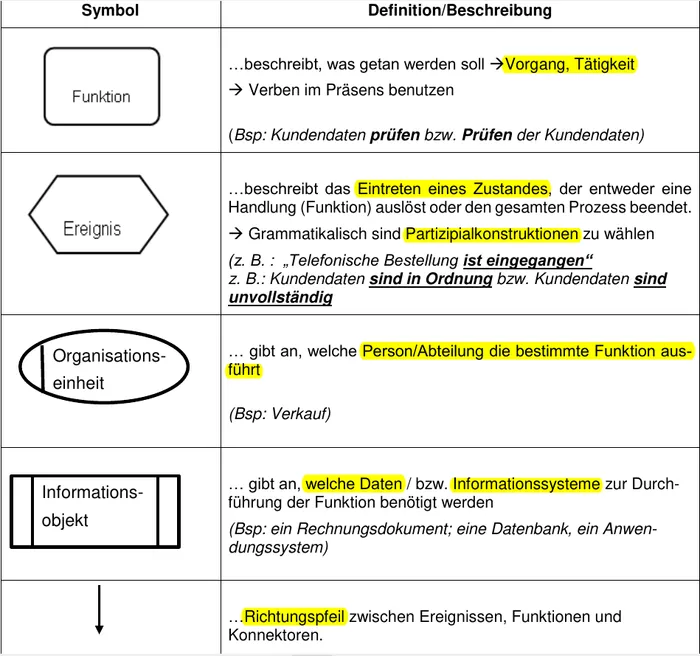

Symbole

Bei EPKs gibt es fünf verschiedene Regeln, die eingehalten werden müssen.

Jede EPK startet UND endet mit einem Ereignis
Ereignisse und Funktionen wechseln sich ab (Es dürfen nicht zwei Ereignisse oder Funktionen hintereinander kommen)
Organisationseinheiten sind immer mit Strichen und Informationsobjekte sind immer mit Pfeilen mit Funktionen verbunden

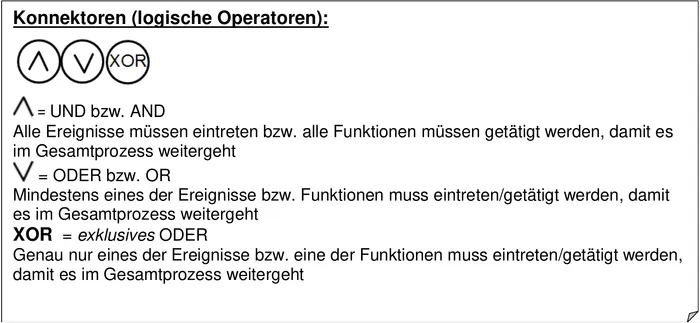

Wenn der Ablauf durch Operatoren geteilt wird, dann muss der Ablauf mit dem selben Operator auch zusammen geführt werden.
Nach einem Ereignis darf nur der UND-Operator folgen
