Protokolle

Netzzugangs-Ebene

---

ICMP

ICMP steht für Internet Control Message Protocol und ist das Protokoll, welches sich um Pings kümmert. Wenn dieses Protokoll also in einer Firewall z. B. geblockt wird, kann der entsprechende Rechner nicht mehr gepingt werden.

IP

IP steht für Internet Protokoll und ist das Protokoll, welches mit IP-Adressen arbeitet.

Transport-Ebene

Nun wird genauer auf die Transport-Ebene im OSI-Modell und dessen Protokolle eingegangen.

TCP

TCP steht für Transmission Control Protocol und ist ein verbindungsorientiertes (⇒ benötigt ein Verbindungsaufbau) und zuverlässiges Transportprotokoll.

Vor- und Nachteile

Vorteile	Nachteile
Fehlerkorrektur	langsam (bei heutiger Geschwindigkeit fast zu vernachlässigen)
Flusskontrolle
Übermittlung von Status Informationen
Auf Grund dieser Vor- und Nachteile wird TCP zur Übertragung von Daten hergenommen die unbedingt vollständig und richtig sein müssen.
Beispiele:

• Websites
• Chats
• Downloads von Dateien
• …

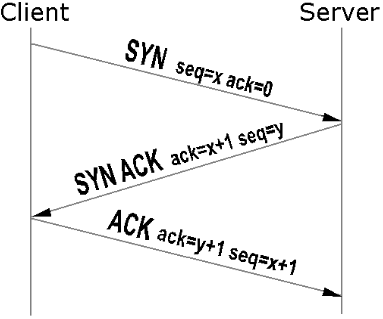

Verbindungsaufbau

Der Verbindungsaufbau bei TCP erfolgt in drei Schritten.

1. Anfrage von Client:
   • SYN-Flag
   • Sequenznumber (seq) = x
   • Acknowledgenumber (ack) = 0
2. Antwort Server (SYN ACK):
   • SYN- und ACK-Flag
   • Sequenznumber (seq) = y
   • Acknowledgenumber (ack) = x + 1
3. Bestätigung des Clients (ACK):
   • ACK-Flag
   • Sequenznumber (seq) = x + 1
   • Acknowledgenumber (ack) = y + 1

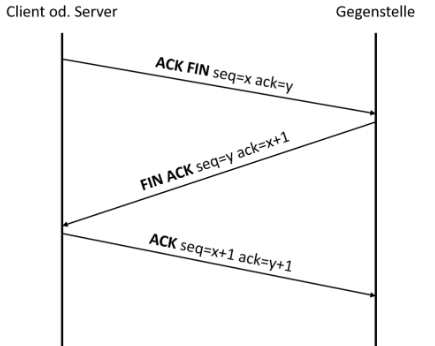

Verbindungsabbau

Ebenso wie der Verbindungsaufbau muss der Verbindungsabbau in drei Schritten erfolgen.

1. Client oder Server stellt Abbau anfrage:
   • ACK- und FIN-Flag
   • seq = x
   • ack = y
2. Gegenstelle bestätigt den Abbau:
   • FIN- und ACK-Flag
   • seq = y
   • ack = x + 1
3. Client oder Server bestätigen den korrekten abbau:
   • ACK-Flag
   • seq = x + 1
   • ack = y + 1

UDP

UDP steht für User Datagram Protocol und ist im Gegensatz zu TCP ein nicht verbindungsorientiertes Protokoll. (⇒ benötigt keinen Verbindungsaufbau)

Vor- und Nachteile

Nachteile	Vorteile
keine Fehlerkorrektur	schnell
keine Flusskontrolle
keine Übermittlung von Status Informationen

Im vergleich zu TCP meint man schnell, dass UDP bestimmt veraltet sei und unnütz, da es so viele Nachteile hat. Jedoch ist UDP immer noch viel in Verwendung und ein wichtiges Protokoll. Z. B. ist es beim Serien-Streamen egal ob in einer Millisekunde ein Pixel falsch angezeigt wird oder fehlt, da man es eh nicht bemerkt.

Anwendungs-Ebene

---

Telnet

Telnet ist ein Protokoll, das den Remote-Zugang zu einer Shell ermöglicht. Über das gleichnamige Programm “Telnet” kann aber auch die Verbindung zu andren Protokollen Aufgebaut werden.
Sollte heutzutage IMMER deaktiviert werden.

SSH

SSH steht für Secure Shell und kann ebenso wie Telnet eine Remote-Verbindung zu Shells aufbauen. Im Gegensatz zu Telnet wird hier, wie der Name schon sagt, eine sichere (verschlüsselte) Verbindung zu dem Server aufgebaut. Das verringert die Gefahr des Sniffings (Abhören von Informationen/mitlesen) gewaltig.

SMB

SMB oder auch Server Message Block ist ein von Microsoft entwickeltes Protokoll, was zum Datei Austausch über ein Netzwerk dient. Es wird z. B. von Windows-Freigaben verwendet.

NFS

NFS steht für Network File System und ist für den selben Aufgabenbereich wie SMB zuständig. Es wurde jedoch von Linux entwickelt.

FTP

FTP oder auch File Transport Protokoll wurde zur einfachen Datenübertragung über Netzwerke entwickelt. Im Gegensatz zur SMB und NFS wird FTP auch über das Internet und nicht nur im Lokalen-Netzwerk verwendet.

TFTP

Das Trivial File Transfer Protocol, hat viele ähnlich keiten mit FTP. Der größte und entscheidende Unterschied ist, dass TFTP ein nicht verbindungsorientiertes Protokoll verwendet, also UDP.

HTTP

HTTP ist ein Protokoll zur Darstellung von Webseiten, es steht für Hypertext Transfer Protocol. Dieses Protokoll wird standardmäßig von Browsern benutzt

HTTPS

HTTPS ist das selbe wie HTTP, nur das es noch zusätzlich mit SSL verschlüsselt ist. das “S” bei HTTPS steht für Secure.

DNS

DNS ist ein Domain Name System. Es ist für die Zuordnung der Domain-Namen zur IP-Adressen zuständig.

SNTP

Das Simple Network Time Protocol (kurz SNTP) dient zur Synchronisation der Zeit.

SNMP

SNMP (Simple Network Management Protocol) dient zur zentralen Verwaltung und Überwachung von Netzwerkelementen (z. B. Server, Drucker, Switche, Computer, Router, …)

Ports

---

In diesem Kapitel werden Ports mit den dazu gehörigen Protokollen/Diensten aufgelistet.

Was ist ein Port?

Ports kann man auch als Türen verstehen, welche zum richtigen Dienst führt.
Dabei ist aber entscheidend, das auf der OSI-Schicht davor schon das richtige Protokoll gewählt wurde, meist UDP oder TCP .

Eine besondere Stellung haben alle Ports von 0 bis 1024, da diese Offen Dokumentiert sind und jeder nachlesen kann, wie sie funktionieren.

Port-Liste

---

Vorheriges Protokoll	Port Nummer	Dienst
TCP	23	Telnet
TCP	22	SSH
TCP	445	SMB
TCP/UDP	2049	NFSv3
UDP	2049	NFSv4
TCP	20	FTP-Data
TCP	21	FTP-Control
UDP	69	TFTP
TCP	80	HTTP
TCP	443	HTTPS
TCP/UDP	53	DNS
TCP/UDP	123	SNTP
TCP	25	SMTP
TCP	110	POP3
TCP	143	IMAP
UDP	161	SNMP
